چیپ CSP در هدلایت چیست؟ تفاوت CSP با COB و SMD و تأثیر آن بر نوردهی

روی مشخصات بسیاری از هدلایت‌های LED عباراتی مانند CSP، COB یا SMD دیده می‌شود. بعضی فروشندگان نیز از عبارت‌هایی مانند «چیپ CSP نسل جدید» یا «CSP پرنور» استفاده می‌کنند و ممکن است این تصور ایجاد شود که فقط با دانستن نام چیپ می‌توان کیفیت یک هدلایت را مشخص کرد.

اما عملکرد هدلایت پیچیده‌تر از این است.

نوع و ساختار LED مهم است، ولی نتیجه‌ای که روی جاده مشاهده می‌کنید به مجموعه‌ای از عوامل وابسته است:

• ابعاد سطح نوردهنده
• محل دقیق چیپ روی تیغه هدلایت
• فاصله دو سمت منبع نور
• توان و جریان کاری
• مدیریت حرارت
• طراحی کاسه یا پروژکتور
• جهت نصب هدلایت
• محل قرارگیری منبع نور نسبت به کانون چراغ

بنابراین حتی دو هدلایت که هر دو با عنوان CSP عرضه شده‌اند، الزاماً الگوی نور، روشنایی و کیفیت یکسانی ندارند.

اگر هنوز در مرحله انتخاب کلی هدلایت هستید، ابتدا راهنمای خرید هدلایت خودرو را ببینید؛ در این مقاله تمرکز ما فقط روی ساختار چیپ و تأثیر آن بر تشکیل نور است.

چیپ LED در هدلایت چه کاری انجام می‌دهد؟

در لامپ هالوژن، نور توسط یک رشته بسیار کوچک تنگستن تولید می‌شود. کاسه رفلکتوری یا لنز چراغ نیز با توجه به محل همین رشته طراحی شده است.

در هدلایت LED دیگر خبری از رشته تنگستن نیست. یک یا چند سطح نیمه‌رسانای نوردهنده روی بدنه هدلایت قرار می‌گیرند و باید تا حد ممکن نور را از موقعیتی تولید کنند که اپتیک چراغ بتواند آن را به شکل مناسبی کنترل کند.

اینجا اندازه و محل منبع نور اهمیت پیدا می‌کند.

در سامانه‌های روشنایی خودرو، سازندگان LED نیز روی سطح نوردهنده کوچک، luminance بالا و کنترل اپتیکی دقیق تمرکز می‌کنند. Lumileds برای LEDهای مخصوص روشنایی جلوی خودرو صراحتاً از فرم کوچک و luminance بالا به‌عنوان عواملی برای طراحی اپتیکی و عملکرد پرتو نام می‌برد.

اما این جمله نباید این‌طور تعبیر شود که:

هر چیپ کوچک‌تر الزاماً نور بهتری ایجاد می‌کند.

موقعیت، شکل، جهت و سازگاری آن با اپتیک چراغ نیز تعیین‌کننده‌اند.

CSP چیست؟

CSP مخفف Chip Scale Package است.

در این فناوری اندازه پکیج LED بسیار نزدیک به اندازه خود چیپ می‌شود. در برخی معماری‌های CSP، ساختارهای متداولی مانند سیم‌های اتصال و قالب پلاستیکی پیرامون LED حذف می‌شوند و در نتیجه می‌توان پکیج بسیار جمع‌وجورتری ساخت. سامسونگ یکی از مزایای CSP را همین کوچک‌شدن پکیج و آزادی بیشتر در طراحی ماژول روشنایی عنوان می‌کند.

به زبان ساده:

در CSP تلاش می‌شود بخش‌های اضافی اطراف منبع تولید نور تا حد امکان کوچک شوند.

این ویژگی برای کاربردهایی که به منبع نور فشرده و کنترل اپتیکی نیاز دارند می‌تواند مهم باشد.

مزایای بالقوه CSP

بسته به نوع واقعی چیپ و طراحی محصول، CSP می‌تواند مزایایی مانند این موارد داشته باشد:

• ابعاد کوچک منبع نور
• امکان تراکم بالاتر LEDها
• انعطاف بیشتر در طراحی اپتیکی
• امکان دستیابی به luminance بالا
• مسیر حرارتی مناسب در طراحی‌های استاندارد
• حذف برخی اجزای پکیج‌های سنتی

سامسونگ در محصولات CSP خود حذف سیم و قالب پلاستیکی را از ویژگی‌های این معماری ذکر می‌کند و Lumileds نیز CSP را در LEDهای تخصصی روشنایی جلوی خودرو به کار می‌گیرد.

اما اینها مزیت فناوری CSP هستند، نه تضمینی برای هر هدلایت افترمارکتی که عبارت CSP روی جعبه آن نوشته شده است.

آیا CSP همان مدل چیپ است؟

نه دقیقاً.

این اشتباه در بازار بسیار رایج است.

وقتی روی یک محصول فقط نوشته شده:

CSP Chip

هنوز اطلاعات زیادی درباره منبع نور نداریم.

برای ارزیابی دقیق‌تر باید بدانیم:

• سازنده چیپ چه شرکتی است؟
• شماره قطعه یا سری چیپ چیست؟
• ابعاد سطح نوردهنده چقدر است؟
• چند چیپ در هر سمت استفاده شده؟
• چیپ‌ها با چه جریانی کار می‌کنند؟
• دمای اتصال در شرایط واقعی چقدر می‌شود؟
• سیستم خنک‌کننده هدلایت چگونه طراحی شده؟
• موقعیت چیپ نسبت به کانون چراغ چگونه است؟

بنابراین CSP بیشتر نوع معماری یا پکیج را مشخص می‌کند، نه درجه کیفی هدلایت را.

عبارت CSP بدون دیتاشیت یا اطلاعات سازنده، به‌تنهایی برای مقایسه دو محصول کافی نیست.

COB چیست؟

COB مخفف Chip on Board است.

در ساختار COB معمولاً چند دای LED مستقیماً روی یک بستر قرار می‌گیرند و مجموعه به‌صورت یک سطح نوردهنده واحد عمل می‌کند.

Lumileds توضیح می‌دهد که در یک COB، آرایه‌ای از چیپ‌ها می‌تواند زیر یک پوشش فسفری مشترک قرار بگیرد و به‌عنوان یک منبع نور واحد مورد استفاده قرار گیرد. این معماری در بسیاری از کاربردهای روشنایی به دلیل سادگی، یکنواختی و توان تولید شار نوری مناسب کاربرد دارد.

این فناوری ذاتاً «ضعیف» یا «قدیمی» نیست.

موضوع این است که در هدلایت جایگزین لامپ هالوژن، فقط مقدار کل نور اهمیت ندارد؛ هندسه منبع نور نیز مهم است.

چرا اندازه سطح نوردهنده در هدلایت اهمیت دارد؟

فرض کنید کاسه چراغ برای یک رشته کوچک هالوژن طراحی شده است.

اگر منبع LED جایگزین:

• خیلی بزرگ باشد،
• از موقعیت کانونی فاصله داشته باشد،
• یا نور را از سطحی کاملاً متفاوت منتشر کند،

ممکن است بخشی از نور به نقاطی از رفلکتور برسد که در طراحی اولیه برای آن در نظر گرفته نشده است.

نتیجه احتمالی می‌تواند شامل این موارد باشد:

• کاهش تمرکز نور
• Hotspot نامناسب
• نواحی تاریک
• خراب شدن خط برش نور
• افزایش نور خارج از محدوده موردنظر
• خیرگی برای رانندگان مقابل

این موضوع را در مقاله علت پخش شدن نور هدلایت و خیرگی رانندگان مقابل به‌صورت کامل‌تر بررسی کرده‌ایم.

Philips نیز در طراحی چراغ‌های LED خود روی الگوی دقیق پرتو و کنترل محل تابش نور تأکید می‌کند؛ یعنی کیفیت چراغ فقط به تولید لومن زیاد محدود نمی‌شود.

آیا به همین دلیل CSP برای هدلایت بهتر است؟

اینجا باید محتاط بود.

ساختار جمع‌وجور CSP می‌تواند امکان طراحی یک منبع نور کوچک‌تر و قابل‌کنترل‌تر را فراهم کند. اما از این گزاره نمی‌توان نتیجه گرفت:

CSP همیشه از COB و SMD بهتر است.

چنین نتیجه‌ای فنی نیست.

یک هدلایت CSP با:

• جانمایی اشتباه چیپ،
• تیغه ضخیم،
• خنک‌کاری ضعیف،
• درایور نامناسب،
• یا طراحی ناسازگار با کاسه چراغ

می‌تواند نتیجه‌ای بدتر از یک هدلایت با معماری دیگر داشته باشد.

در مقابل، یک LED SMD با طراحی مناسب می‌تواند برای روشنایی جلوی خودرو کاملاً تخصصی باشد. Lumileds برای نمونه خانواده Altilon SMD را مشخصاً برای forward lighting خودرو تولید می‌کند و روی فرم کوچک، مقاومت حرارتی پایین و luminance بالا تأکید دارد.

پس نام فناوری را از کیفیت اجرای محصول جدا کنید.

SMD چیست؟

SMD مخفف Surface-Mount Device است؛ یعنی قطعه‌ای که برای نصب مستقیم روی سطح برد طراحی شده است.

به همین دلیل از نظر فنی، SMD دقیقاً هم‌رده CSP و COB نیست.

حتی برخی طراحی‌های پیشرفته می‌توانند مفاهیم مختلف بسته‌بندی و نصب را با یکدیگر ترکیب کنند. در بازار مصرفی اما معمولاً فروشندگان LEDهای دارای پکیج سطحی متداول را با عنوان SMD معرفی می‌کنند.

SMDها می‌توانند:

• تک‌دای یا چنددای باشند،
• ابعاد مختلف داشته باشند،
• توان‌های مختلف داشته باشند،
• برای روشنایی عمومی، خودرو یا کاربردهای تخصصی طراحی شده باشند.

بنابراین جمله:

هدلایت SMD ضعیف‌تر از CSP است.

بدون دانستن مدل واقعی LED، طراحی اپتیکی و شرایط کاری، قابل اتکا نیست.

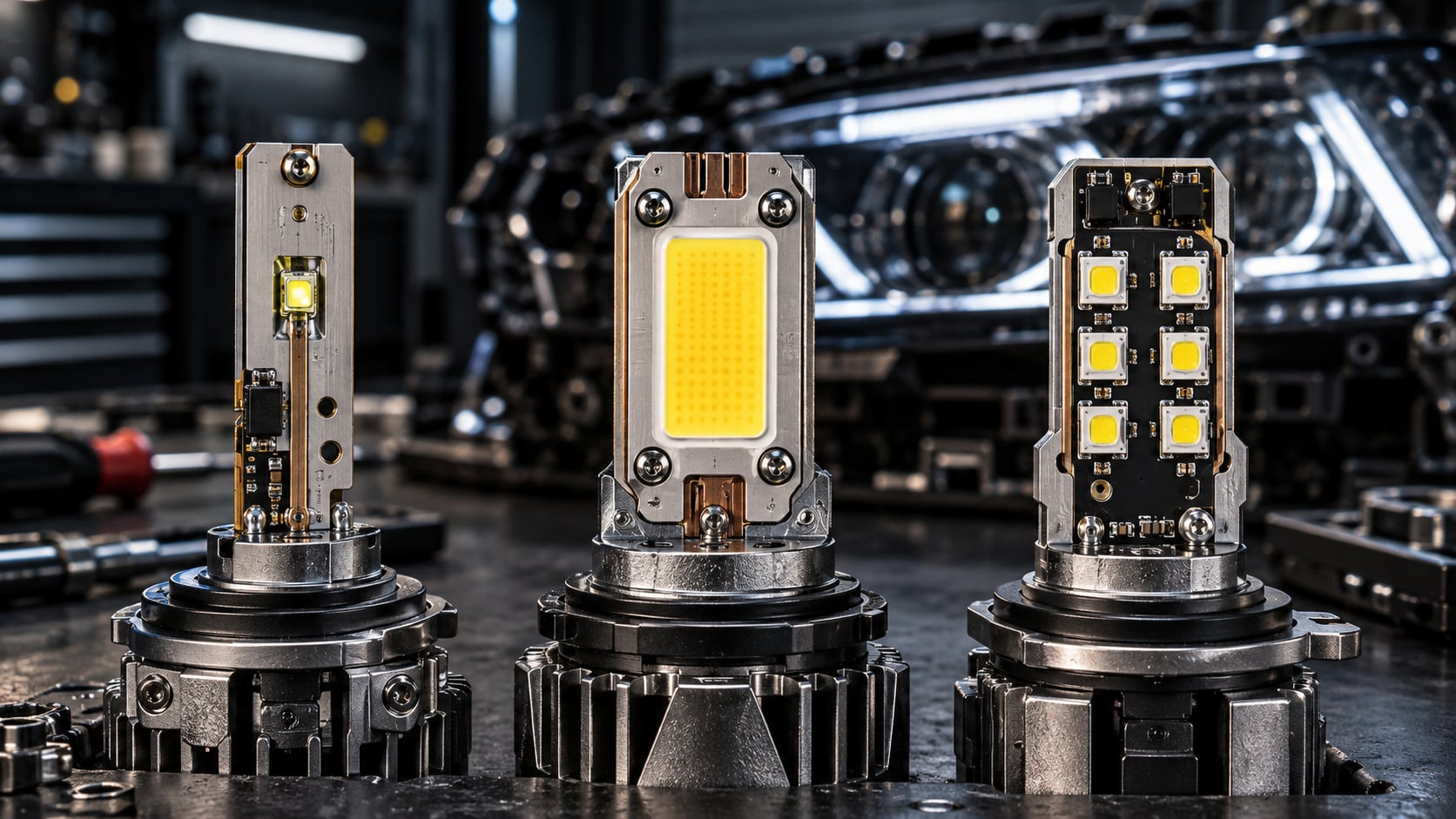

تفاوت CSP، COB و SMD در یک نگاه

بنابراین این جدول برای شناخت ساختار است، نه رتبه‌بندی مطلق فناوری‌ها.

سطح نوردهنده یا LES چیست؟

در مشخصات فنی LED ممکن است با عبارت LES یا Light Emitting Surface روبه‌رو شوید.

LES همان ناحیه‌ای است که عملاً نور از آن منتشر می‌شود.

در یک سیستم اپتیکی، فقط اندازه کل چیپ مهم نیست؛ اندازه، شکل و موقعیت LES نیز مهم است.

Cree در مستندات طراحی اپتیکی خود نیز اشاره می‌کند که سطح نوردهنده کوچک‌تر می‌تواند کنترل اپتیکی را خصوصاً در پرتوهای متمرکز آسان‌تر کند.

در هدلایت خودرو این مسئله اهمیت بیشتری پیدا می‌کند، زیرا رفلکتور یا پروژکتور باید نور را از موقعیت مشخصی دریافت کند.

چرا محل چیپ از نام چیپ مهم‌تر است؟

دو هدلایت CSP را تصور کنید.

در محصول A، سطح LED تقریباً در موقعیتی قرار گرفته که رشته لامپ اصلی قرار داشته است.

در محصول B، LED چند میلی‌متر جلوتر یا عقب‌تر قرار گرفته است.

هر دو روی جعبه عبارت CSP دارند، اما رفلکتور نور این دو را یکسان دریافت نمی‌کند.

حتی فاصله کم نیز می‌تواند نحوه برخورد پرتوها با سطح رفلکتور یا عدسی را تغییر دهد.

به همین دلیل هنگام بررسی هدلایت باید این سؤال را مطرح کرد:

چیپ کجاست؟

نه فقط:

چیپ چیست؟

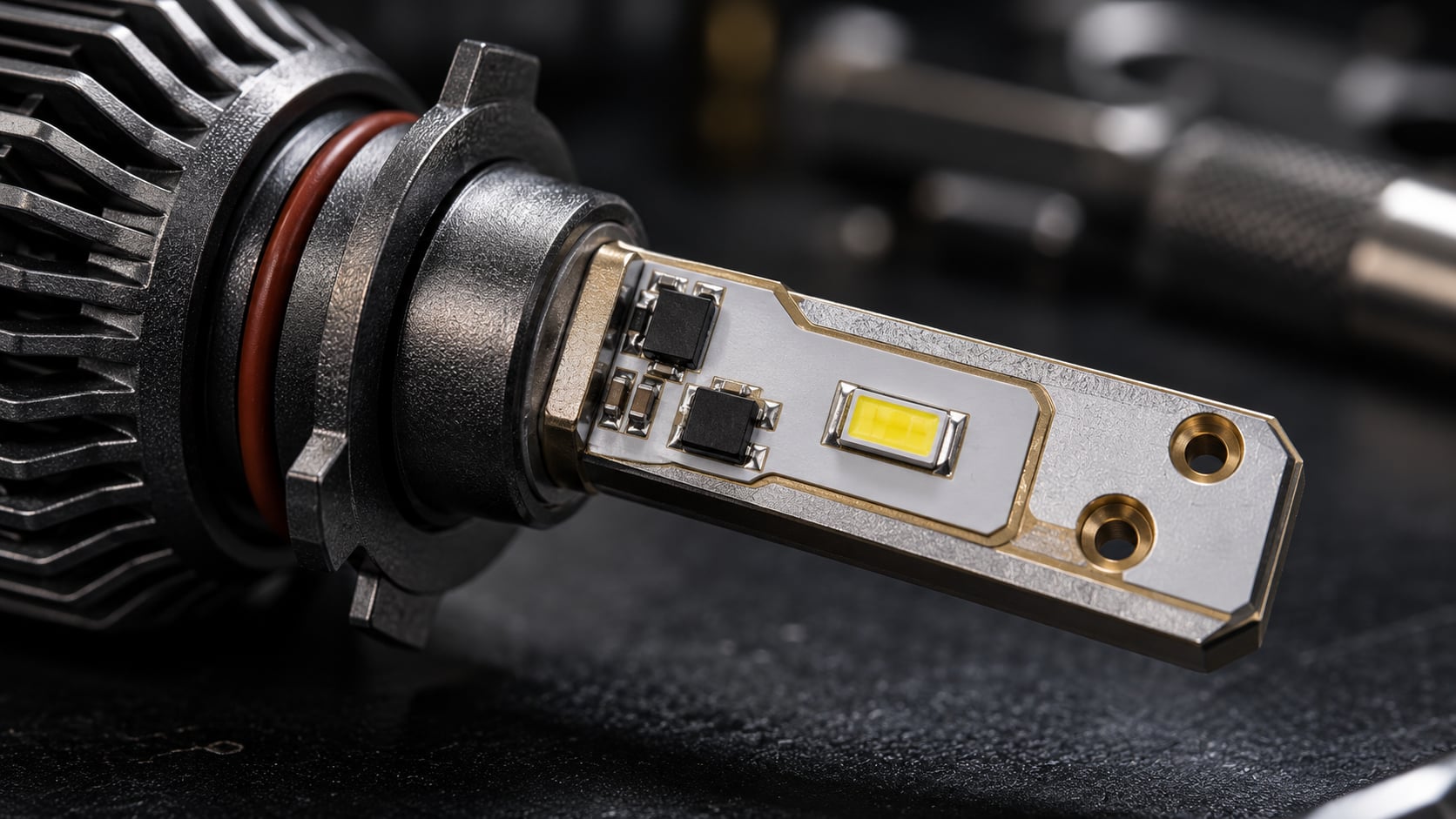

تیغه هدلایت چرا باید باریک باشد؟

در بسیاری از هدلایت‌های LED، چیپ‌های نوردهنده روی دو طرف یک تیغه فلزی قرار دارند.

ضخامت این تیغه باعث ایجاد فاصله بین دو سطح نوردهنده می‌شود.

هرچه طراحی تیغه، چیپ و محل قرارگیری آنها با هندسه منبع نور اصلی چراغ سازگارتر باشد، امکان بازسازی مناسب‌تر الگوی نور بیشتر می‌شود.

اما دوباره باید تأکید کرد که «تیغه باریک» نیز به‌تنهایی معیار کیفیت نیست.

موارد دیگری مثل:

• ارتفاع چیپ
• طول سطح نوردهنده
• فاصله آن از پایه
• جهت نصب
• طراحی رفلکتور

نیز تأثیرگذارند.

تعداد چیپ بیشتر یعنی نور بهتر؟

نه لزوماً.

برای مثال یک هدلایت ممکن است در هر سمت:

• 2 چیپ
• 3 چیپ
• 6 چیپ

داشته باشد.

از تعداد چیپ به‌تنهایی نمی‌توان مقدار نور مفید روی جاده را تعیین کرد.

افزایش تعداد LED ممکن است شار نوری بیشتری تولید کند، اما هم‌زمان می‌تواند سطح نوردهنده را بزرگ‌تر کند و طراحی اپتیکی را تغییر دهد.

برای مقایسه روشنایی بهتر است عدد چیپ را کنار موارد دیگری مانند:

• توان واقعی
• شار نوری
• شدت نور در ناحیه موردنیاز
• الگوی تابش
• عملکرد پس از گرم‌شدن

بررسی کنید.

اگر تفاوت وات، لومن و میزان روشنایی واقعی هدلایت برایتان مهم است، راهنمای مستقل هدلایت چند وات و چند لومن بخریم؟ را ببینید.

CSP چه ارتباطی با لومن دارد؟

این دو را نباید یکی دانست.

CSP = نوع معماری پکیج LED

Lumen = مقدار شار نوری

پس نمی‌توان گفت:

چون هدلایت CSP است، حتماً لومن بیشتری دارد.

یک CSP کوچک ممکن است برای luminance و کنترل اپتیکی بالا طراحی شده باشد، اما مقدار خروجی آن همچنان به مواردی مانند:

• نوع دای
• جریان
• بازده
• دمای کاری
• تعداد LED
• طراحی حرارتی

وابسته است.

CSP چه ارتباطی با وات دارد؟

وات توان الکتریکی مصرفی است.

نوع چیپ به‌تنهایی تعیین نمی‌کند که هدلایت چند وات مصرف کند.

برای مثال دو هدلایت CSP می‌توانند:

• توان متفاوت،
• جریان متفاوت،
• تعداد چیپ متفاوت،
• و سیستم خنک‌کننده کاملاً متفاوت

داشته باشند.

در نتیجه عباراتی مانند:

CSP 100W

را نباید به‌عنوان نام یک فناوری خاص تلقی کرد. CSP نوع معماری چیپ را توصیف می‌کند و 100W در صورت صحت، مشخصه توان الکتریکی محصول است.

CSP چه ارتباطی با دمای رنگ دارد؟

تقریباً هیچ ارتباط مستقیمی.

یک LED CSP می‌تواند با دمای رنگ‌های مختلف تولید شود؛ مثلاً سفید گرم، سفید خنثی یا سفید سرد.

بنابراین:

CSP ≠ 6000K

عبارت CSP نوع ساختار را توصیف می‌کند، درحالی‌که 6000K دمای رنگ نور است.

اگر تفاوت 3000، 4300 و 6000 کلوین را می‌خواهید بدانید، مقاله دمای رنگ هدلایت؛ تفاوت 3000، 4300 و 6000 کلوین این موضوع را جداگانه بررسی می‌کند.

آیا CSP گرمای کمتری تولید می‌کند؟

نباید به این شکل نتیجه‌گیری کرد.

بعضی معماری‌های CSP به دلیل حذف اتصالات و کوچک‌شدن ساختار می‌توانند ویژگی‌های حرارتی مناسبی داشته باشند. سامسونگ در برخی CSPهای خود به کاهش مقاومت حرارتی ناشی از طراحی بدون سیم اشاره کرده است.

اما این موضوع به معنی کم‌اهمیت شدن خنک‌کاری هدلایت نیست.

در یک هدلایت کامل، گرما باید از LED:

چیپ ← برد ← بدنه ← هیت‌سینک ← هوا

منتقل شود.

اگر یکی از این بخش‌ها ضعیف باشد، حتی LED باکیفیت نیز می‌تواند در دمای بالا کار کند و برای محافظت حرارتی، توان خروجی آن کاهش پیدا کند.

پس هنگام خرید فقط نام CSP را بررسی نکنید؛ به:

• اندازه هیت‌سینک
• جنس بدنه
• فن
• مسیر انتقال حرارت
• کیفیت درایور

هم توجه کنید.

هدلایت CSP در کاسه رفلکتوری چگونه عمل می‌کند؟

کاسه رفلکتوری مستقیماً به هندسه منبع نور حساس است.

در این نوع چراغ، موقعیت منبع نور تعیین می‌کند نور پس از برخورد به بخش‌های مختلف رفلکتور به کجا فرستاده شود.

بنابراین اگر چیپ CSP کوچک باشد اما در محل نامناسب نصب شده باشد، همچنان احتمال دارد:

• پخش نور نامناسب شود،
• نقطه روشن جابه‌جا شود،
• یا نور اضافی به بالا ارسال شود.

به همین دلیل نباید از عبارت:

CSP مناسب کاسه رفلکتوری است.

به‌صورت مطلق استفاده کرد.

هدلایت باید با طراحی همان چراغ سازگار باشد.

هدلایت CSP در چراغ لنزدار یا پروژکتوری چطور؟

پروژکتور نیز سیستم اپتیکی خودش را دارد و موقعیت منبع نور در آن مهم است.

کوچک بودن منبع نور می‌تواند در طراحی اپتیک مزیت ایجاد کند، اما یک LED جایگزین فقط زمانی نتیجه مناسبی می‌دهد که هندسه آن با محفظه و کانون پروژکتور سازگار باشد.

اگر درباره تفاوت تعویض هدلایت با نصب یا تغییر پروژکتور سؤال دارید، مقاله آموزش تعویض چراغ و نصب لنز چراغ جلو را ببینید.

CSP برای H1، H4 یا H7 چه تفاوتی دارد؟

CSP نوع چیپ است و H1، H4 و H7 نوع یا استاندارد پایه لامپ را مشخص می‌کنند.

بنابراین ممکن است یک سازنده یک خانواده هدلایت CSP را با پایه‌های مختلف تولید کند:

• CSP H1
• CSP H4
• CSP H7
• CSP H11

خود CSP تعیین نمی‌کند که محصول روی چه خودرویی نصب شود.

ابتدا پایه مناسب خودرو را مشخص کنید و سپس فناوری و طراحی هدلایت را بررسی کنید.

برای پیدا کردن پایه نور پایین، نور بالا و مه‌شکن خودرو می‌توانید از جدول پایه لامپ خودرو؛ نور پایین، نور بالا و مه‌شکن انواع خودرو استفاده کنید.

هنگام مقایسه دو هدلایت CSP چه چیزهایی را بررسی کنیم؟

فرض کنید دو محصول هر دو روی جعبه نوشته‌اند:

CSP LED

این اطلاعات برای انتخاب کافی نیست.

قبل از مقایسه قیمت، جدول زیر را تکمیل کنید:

اگر فروشنده فقط نوشته است:

CSP + 20000 Lumen + 100W

اما هیچ اطلاعاتی درباره سازنده چیپ، شرایط اندازه‌گیری، موقعیت LED یا الگوی نور ارائه نمی‌کند، نباید صرفاً از روی اعداد بزرگ‌تر نتیجه بگیرید محصول بهتر است.

از روی ظاهر چیپ می‌توان CSP واقعی را تشخیص داد؟

با اطمینان کامل خیر.

ممکن است از روی ابعاد و ساختار بتوان حدس‌هایی زد، اما برای تشخیص دقیق باید اطلاعات سازنده، شماره قطعه یا دیتاشیت وجود داشته باشد.

عبارت CSP روی بسته‌بندی یک هدلایت افترمارکت الزاماً مشخص نمی‌کند:

• چیپ متعلق به چه سازنده‌ای است،
• چه راندمانی دارد،
• حداکثر جریان مجاز آن چقدر است،
• یا در چه دمایی مشخصاتش اندازه‌گیری شده است.

پس نام CSP را با برند یا مدل دقیق LED اشتباه نگیرید.

عدد یا مدل کنار CSP چه معنی دارد؟

روی برخی محصولات بازار عباراتی مانند نام یک سری یا کد عددی در کنار CSP دیده می‌شود.

این کد ممکن است به:

• سری محصول،
• ابعاد پکیج،
• مدل داخلی سازنده،
• یا صرفاً نام‌گذاری تجاری فروشنده

اشاره کند.

تا زمانی که دیتاشیت سازنده وجود نداشته باشد، نباید از روی این عدد درباره:

• کیفیت،
• لومن،
• توان،
• یا نسل چیپ

نتیجه قطعی گرفت.

به‌خصوص عبارت‌هایی مثل «نسل جدید CSP» بدون نام سازنده و شماره فنی، اطلاعات قابل‌اندازه‌گیری زیادی در اختیار خریدار قرار نمی‌دهند.

CSP بهتر است یا COB؟

اگر سؤال فقط به شکل «کدام بهتر است؟» مطرح شود، پاسخ دقیقی ندارد.

برای یک هدلایت جایگزین، این موارد مهم‌ترند:

1. سطح نوردهنده چه اندازه‌ای دارد؟
2. LED در چه موقعیتی قرار گرفته؟
3. الگوی نور روی چراغ واقعی چگونه است؟
4. هدلایت بعد از گرم‌شدن چه عملکردی دارد؟
5. درایور تا چه حد پایدار است؟
6. آیا با کاسه خودرو سازگار است؟

CSP به دلیل امکان ایجاد منبع نور بسیار جمع‌وجور می‌تواند برای طراحی اپتیکی گزینه مناسبی باشد؛ اما COB نیز در کاربردهای مناسب خودش مزایایی مانند خروجی یکنواخت از یک سطح مشترک دارد.

در نتیجه:

نوع پکیج باید در خدمت طراحی هدلایت باشد، نه اینکه جای کیفیت طراحی را بگیرد.

CSP بهتر است یا SMD؟

باز هم نمی‌توان از روی نام تصمیم گرفت.

بعضی LEDهای تخصصی SMD دقیقاً برای روشنایی جلوی خودرو ساخته می‌شوند و از نظر luminance، مدیریت حرارتی و کنترل اپتیکی عملکرد بسیار بالایی دارند.

بنابراین:

• CSP ارزان می‌تواند ضعیف باشد.
• CSP حرفه‌ای می‌تواند عالی باشد.
• SMD عمومی ممکن است برای هدلایت مناسب نباشد.
• SMD تخصصی خودرویی می‌تواند برای headlighting طراحی شده باشد.

آنچه اهمیت دارد مدل واقعی قطعه و طراحی کل سیستم است.

آیا هدلایت CSP نور را کمتر پخش می‌کند؟

نه صرفاً به دلیل CSP بودن.

منبع نور کوچک‌تر می‌تواند به طراح امکان کنترل دقیق‌تر نور را بدهد، اما کاهش پخش نور زمانی اتفاق می‌افتد که مجموعه‌ای از شرایط درست باشند:

• ابعاد منبع نور مناسب
• جایگذاری صحیح چیپ
• زاویه نصب صحیح
• سازگاری با رفلکتور یا پروژکتور
• نصب بدون لقی
• تنظیم صحیح ارتفاع چراغ

اگر بعد از نصب هدلایت نور بیش از حد پخش شده، ابتدا ساختار نصب و الگوی چراغ را بررسی کنید؛ صرفاً تعویض یک هدلایت COB با CSP الزاماً مشکل را حل نمی‌کند.

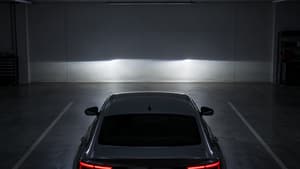

بعد از نصب هدلایت جدید چه چیزی را تست کنیم؟

روی دیوار صاف و در فاصله ثابت، قبل و بعد از تعویض لامپ را مقایسه کنید.

به این موارد توجه کنید:

• محل Hotspot
• تقارن نور دو چراغ
• مرز بالایی نور پایین
• نور پراکنده بالای خط
• مناطق تاریک
• تغییر الگو با چرخاندن هدلایت
• ثبات نور پس از چند دقیقه کارکرد

اگر الگو درست است اما ارتفاع چراغ مشکل دارد، موضوع دیگر به تنظیم چراغ مربوط می‌شود، نه نوع CSP یا COB.

برای این مرحله می‌توانید از مقاله آموزش تنظیم ارتفاع و زاویه نور چراغ جلو خودرو استفاده کنید.

آیا باید هنگام خرید دنبال عبارت CSP باشیم؟

عبارت CSP می‌تواند اطلاعات مفیدی درباره ساختار LED بدهد، اما نباید اولین و تنها معیار خرید باشد.

ترتیب منطقی بررسی هدلایت این است:

پایه مناسب ← سازگاری با چراغ ← هندسه منبع نور ← الگوی تابش ← توان و روشنایی واقعی ← سیستم حرارتی ← درایور ← دمای رنگ ← نوع چیپ

درواقع اگر یک هدلایت CSP نور را در نقطه اشتباه تولید کند، مزیت کوچک بودن چیپ عملاً استفاده نشده است.

اشتباهات رایج هنگام مقایسه چیپ هدلایت

«CSP است، پس بهترین هدلایت است»

اشتباه است. CSP فقط یک مشخصه است.

«تعداد چیپ بیشتر یعنی نور بهتر»

لزومی ندارد. نحوه استفاده از چیپ‌ها مهم‌تر است.

«COB همیشه نور را پخش می‌کند»

بیش از حد ساده‌سازی شده است. عملکرد به اندازه LES و طراحی اپتیک وابسته است.

«SMD فناوری ضعیف‌تری است»

درست نیست. LEDهای SMD تخصصی برای روشنایی جلوی خودرو نیز وجود دارند.

«CSP یعنی 6000 کلوین»

خیر. فناوری پکیج و دمای رنگ دو مشخصه مستقل هستند.

«CSP یعنی مصرف کمتر»

نه لزوماً. مصرف به طراحی LED، تعداد چیپ‌ها، جریان و درایور بستگی دارد.

پس برای خرید هدلایت چه مشخصاتی مهم‌ترند؟

اگر بخواهیم فقط عبارت‌های تبلیغاتی روی جعبه را کنار بگذاریم، قبل از خرید این موارد را بررسی کنید:

1. پایه دقیق خودرو
2. ابعاد هدلایت و فضای پشت چراغ
3. موقعیت و ابعاد منبع نور
4. الگوی تابش واقعی
5. توان واقعی
6. شار نوری واقعی یا شرایط اندازه‌گیری
7. سیستم خنک‌کننده
8. دمای رنگ
9. درایور و سازگاری برقی
10. نوع و مدل واقعی LED

نوع CSP، COB یا SMD باید یکی از داده‌های این مجموعه باشد؛ نه جایگزین همه آنها.

جمع‌بندی؛ آیا چیپ CSP برای هدلایت انتخاب مناسبی است؟

CSP یکی از فناوری‌های مهم بسته‌بندی LED است که به دلیل ابعاد کوچک و امکان طراحی منبع نور فشرده، در کاربردهای حرفه‌ای روشنایی نیز استفاده می‌شود. این ویژگی می‌تواند برای سیستم‌هایی که کنترل دقیق نور اهمیت دارد مزیت ایجاد کند.

اما هنگام خرید هدلایت خودرو، فقط مشاهده عبارت CSP کافی نیست.

یک هدلایت خوب باید:

• منبع نور را در موقعیت مناسب ایجاد کند،
• با رفلکتور یا پروژکتور سازگار باشد،
• گرما را به‌درستی دفع کند،
• الگوی نور کنترل‌شده داشته باشد،
• و پس از گرم‌شدن نیز خروجی پایداری ارائه کند.

پس سؤال دقیق‌تر به‌جای:

«CSP بهتر است یا COB؟»

این است:

این هدلایت با این چیپ، روی چراغ خودروی من چه الگوی نوری ایجاد می‌کند؟

همین سؤال هنگام انتخاب محصول بسیار بیشتر از نام چیپ به شما کمک می‌کند.
