اما وقتی صحبت از نصب لنز یا پروژکتور داخل چراغ جلو میشود، شرایط متفاوت است. در این حالت ممکن است لازم باشد مجموعه چراغ باز شود، لنز داخل کاسه نصب شود و حتی بخشی از کاسه یا محل قرارگیری لامپ تغییر کند.
به همین دلیل یکی از مهم‌ترین سؤال‌ها قبل از نصب لنز این است:
آیا برای نصب لنز باید کاسه چراغ را برش داد یا تغییر شکل داد؟
پاسخ کوتاه این است:
برای تعویض لامپ یا هدلایت هم‌پایه معمولاً نیازی به تغییر کاسه چراغ نیست؛ اما برای نصب لنز یا پروژکتور مستقل، میزان تغییر کاسه به نوع لنز، پایه چراغ، فضای داخلی چراغ و روش نصب بستگی دارد. بعضی مدلها با آداپتور نصب میشوند، بعضی فقط به تغییر جزئی نیاز دارند و برخی پروژکتورها بدون برش کاسه قابل نصب نیستند.
راهنماهای تخصصی retrofit نیز نشان می‌دهند که بعضی پروژکتورهای دارای شفت رزوهدار با آداپتورهایی مثل H4 یا H7 روی محل لامپ نصب میشوند، درحالی‌که نصب پروژکتورهای بزرگ‌تر میتواند به برش و بازکردن بخشی از reflector یا همان کاسه بازتاب‌دهنده نیاز داشته باشد.
ابتدا تفاوت لامپ، هدلایت و لنز را بدانیم
قبل از شروع نصب باید مشخص شود دقیقاً قرار است چه قطعه‌ای تعویض شود.
لامپ چراغ جلو
لامپ هالوژن معمولی مانند H1، H4 یا H7 داخل محل مشخصی از کاسه چراغ قرار می‌گیرد.
در تعویض معمولی، اگر پایه و ابعاد لامپ جدید با چراغ خودرو سازگار باشد، هیچ تغییری در کاسه انجام نمی‌شود.
هدلایت LED
بسیاری از هدلایت‌های LED نیز برای جایگزینی مستقیم لامپ کارخانه طراحی شده‌اند.
مثلاً یک هدلایت H7 استاندارد میتواند در محل لامپ H7 قرار بگیرد؛ البته باید فضای کافی برای هیتسینک یا فن آن در پشت چراغ وجود داشته باشد.
در دستورالعمل برخی لامپ‌های LED جایگزین نیز نصب از طریق پایه و حلقه نگهدارنده اصلی چراغ انجام میشود و اساساً نیازی به تغییر reflector وجود ندارد.
لنز یا پروژکتور
لنز یا projector یک سیستم اپتیکی کامل‌تر است که معمولاً شامل:
- عدسی
- کاسه یا reflector داخلی
- شیلد ایجاد خط کات‌آف
- محل نصب منبع نور
- و در بعضی مدلها سولنوئید نور بالا
است.
بنابراین نصب یک پروژکتور واقعی با تعویض ساده لامپ تفاوت زیادی دارد.
مقایسه

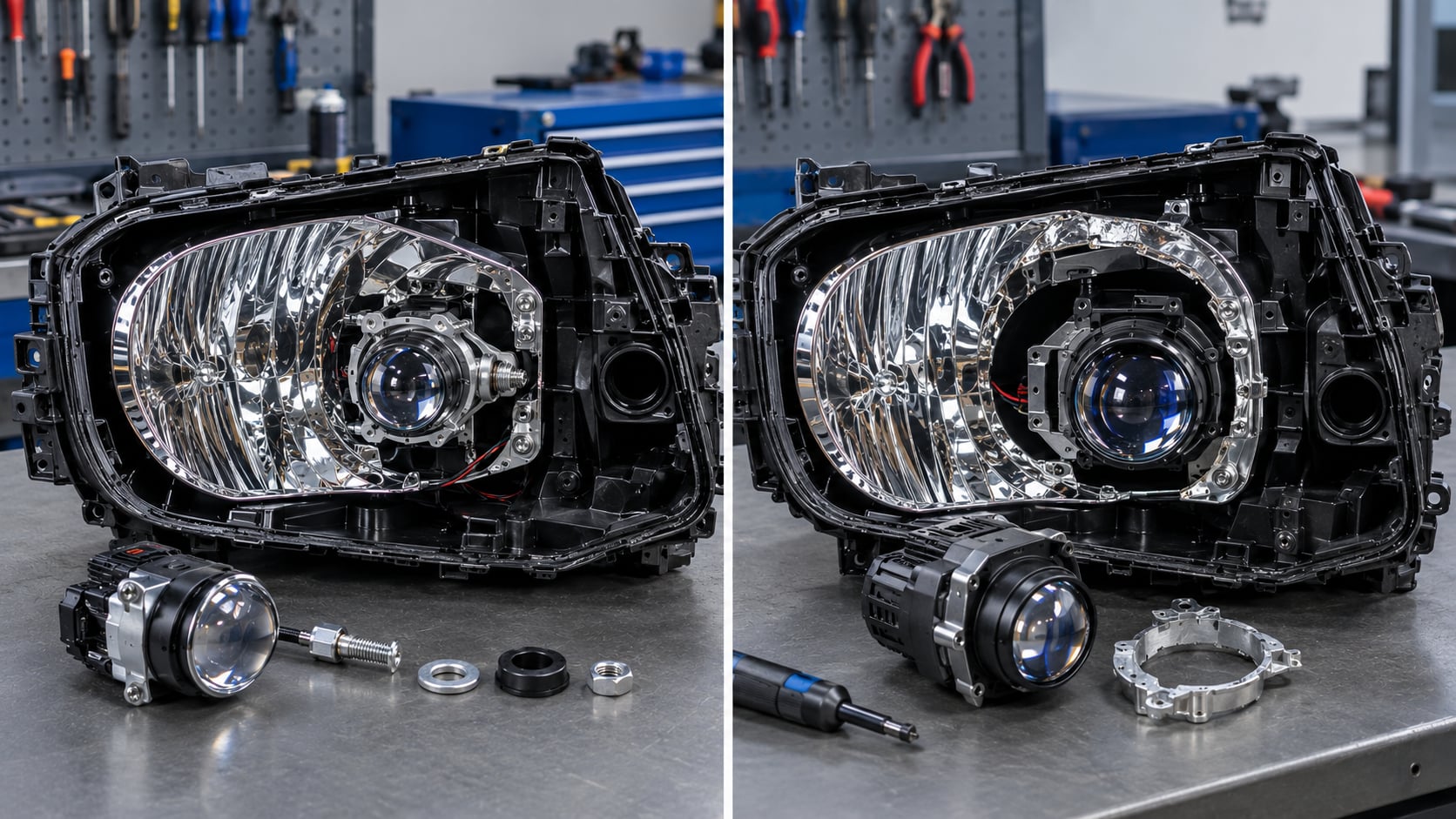

آیا برای نصب لنز باید کاسه چراغ تغییر کند؟
نه همیشه.
برای پاسخ دقیق باید نوع لنز را مشخص کنیم.
| نوع تغییر | نیاز به باز کردن چراغ | احتمال تغییر کاسه |
|---|---|---|
| تعویض لامپ هالوژن هم‌پایه | معمولاً خیر | خیر |
| نصب هدلایت LED هم‌پایه | معمولاً خیر | خیر |
| هدلایت یا Mini Projector قابل نصب در پایه لامپ | معمولاً خیر | کم |
| پروژکتور Threaded Shaft مخصوص Retrofit | بله |
بنابراین عبارت «برای نصب لنز باید کاسه را برید» برای همه خودروها و همه لنزها درست نیست.
حالت اول: فقط لامپ یا هدلایت را تعویض می‌کنید
این ساده‌ترین حالت است.
فرض کنید چراغ خودرو از پایه H7 استفاده میکند و قصد دارید لامپ هالوژن H7 را با یک لامپ یا هدلایت H7 سازگار جایگزین کنید.
در این حالت معمولاً مراحل کار عبارت‌اند از:
1. خودرو را خاموش کنید
چراغ‌ها باید خاموش باشند و بهتر است قبل از شروع کار اجازه دهید مجموعه چراغ و لامپ خنک شود.
اگر خودرو از سیستمهای HID/Xenon ولتاژبالا استفاده میکند، موضوع متفاوت است و بهتر است عملیات توسط فرد متخصص انجام شود.
2. به قسمت پشت چراغ دسترسی پیدا کنید
بسته به خودرو ممکن است پشت چراغ فضای زیادی وجود داشته باشد یا برای دسترسی بهتر نیاز باشد بعضی پوشش‌ها کنار زده شوند.
3. درپوش پشت چراغ را باز کنید
وظیفه این درپوش جلوگیری از ورود:
- آب
- گردوغبار
- رطوبت
- آلودگی
به داخل چراغ است.
بعد از نصب نیز باید کاملاً بسته شود.
4. سوکت لامپ را جدا کنید
سوکت را از خود سیم نکشید. اتصال باید از قسمت کانکتور جدا شود.
5. نگهدارنده لامپ را آزاد کنید
سیستم نگهدارنده ممکن است:
- فنری
- چرخشی
- حلقه‌ای
- یا آداپتوری
باشد.
6. لامپ قدیمی را خارج کنید
اگر لامپ هالوژن نصب می‌کنید، بهتر است شیشه آن با انگشت لمس نشود؛ چربی روی سطح لامپ میتواند باعث ایجاد نقاط داغ شود.
7. لامپ جدید را در جهت صحیح نصب کنید
لامپ باید کاملاً در محل تعیین‌شده بنشیند.
قرار گرفتن کج لامپ یکی از عواملی است که میتواند الگوی نور را خراب کند.
8. سوکت و درپوش را دوباره نصب کنید
اگر هدلایت LED دارای فن یا هیتسینک بزرگی باشد، قبل از خرید باید بررسی شود که درپوش پشت چراغ بدون فشار بسته میشود یا خیر.
برش دادن درپوش فقط برای جا دادن یک هدلایت بزرگ، راه‌حل ایده‌آلی نیست؛ زیرا میتواند مسیر ورود رطوبت و گردوغبار ایجاد کند.

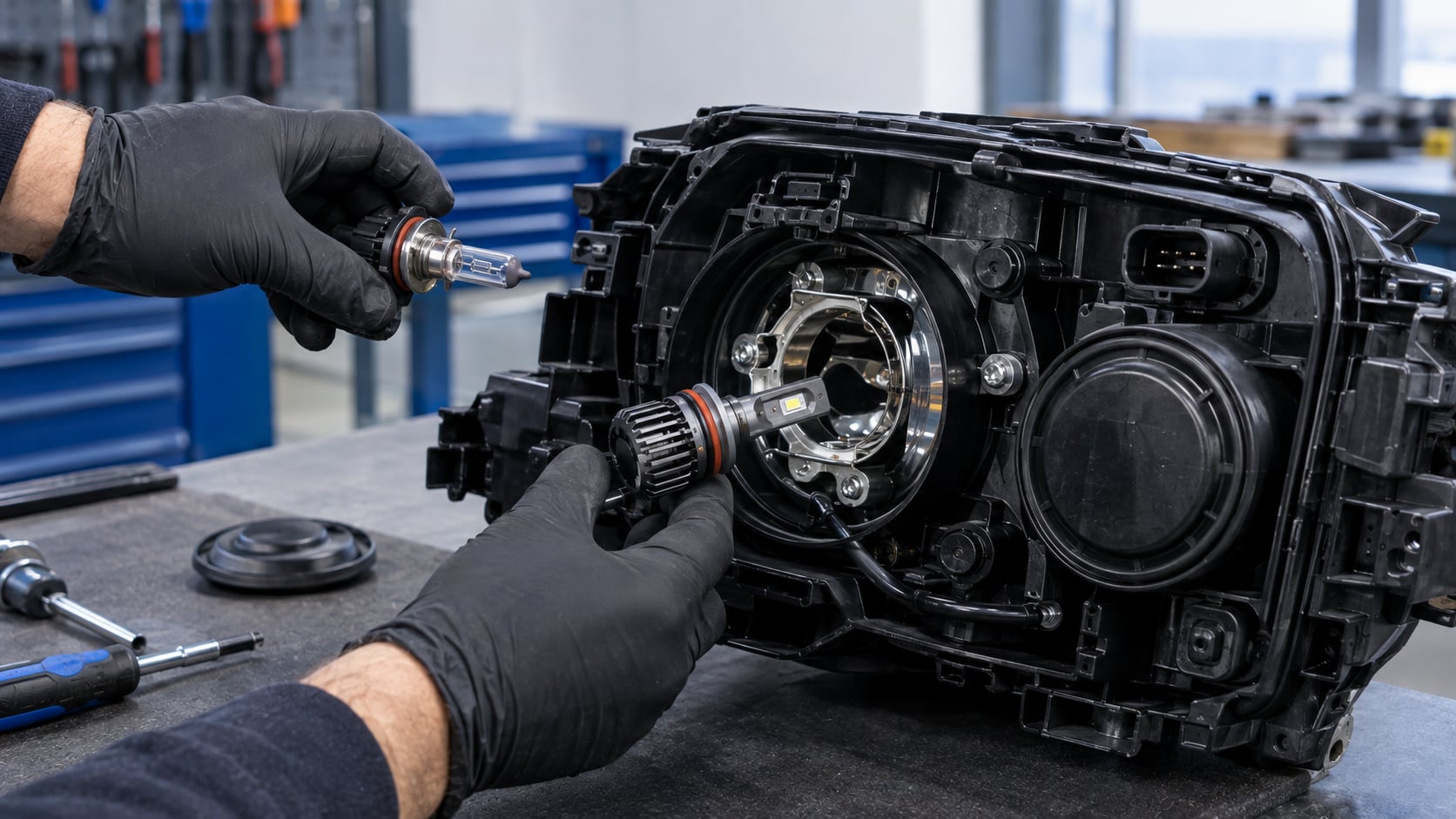

آیا با نصب هدلایت LED باید کاسه چراغ تغییر کند؟
در حالت عادی خیر.
اگر هدلایت:
- پایه صحیح داشته باشد،
- در محل لامپ اصلی قرار بگیرد،
- فضای کافی پشت چراغ وجود داشته باشد،
- و مکان منبع نور آن متناسب با محل فیلامنت لامپ اصلی طراحی شده باشد،
نباید برای نصب آن reflector یا کاسه چراغ بریده شود.
اما یک نکته مهم وجود دارد:
قرار گرفتن فیزیکی هدلایت داخل چراغ به معنی مناسب بودن الگوی نور آن نیست.
چراغ‌های reflector برای موقعیت بسیار مشخص منبع نور طراحی شده‌اند. اگر چیپ LED در موقعیت نادرست قرار بگیرد، ممکن است نور:
- پخش شود،
- خط کات‌آف نامناسب ایجاد کند،
- نقاط تاریک ایجاد کند،
- یا باعث خیرگی راننده روبه‌رو شود.
به همین دلیل بعد از تغییر منبع نور باید الگوی نور روی دیوار بررسی شود.
حالت دوم: نصب هدلایت لنزدار یا Mini Projector
در بازار برخی منابع نور LED با عنوان‌هایی مانند:
- هدلایت لنزدار
- Mini Projector
- Mini LED Lens
- هدلایت پروژکتوری
عرضه میشوند.
این محصولات معمولاً از طریق محل اصلی لامپ وارد چراغ میشوند و عدسی کوچک خودشان را دارند.
در چنین حالتی ممکن است نیازی به باز کردن طلق جلو یا بریدن کاسه نباشد.
اما قبل از نصب باید چند مورد بررسی شود.
فضای کافی داخل چراغ
پروژکتور باید بدون برخورد به:
- طلق چراغ
- کاسه
- قاب تزئینی
- دیواره داخلی
داخل چراغ قرار بگیرد.
قطر سوراخ لامپ
بدنه پروژکتور باید بتواند از محل اصلی پایه عبور کند.
عمق چراغ
حتی اگر پایه مناسب باشد، طول زیاد پروژکتور ممکن است باعث برخورد عدسی با طلق شود.
جهت پروژکتور
پروژکتور نباید کج نصب شود.
چرخش چند درجه‌ای میتواند خط نور را مایل کند و عملکرد چراغ را خراب کند.

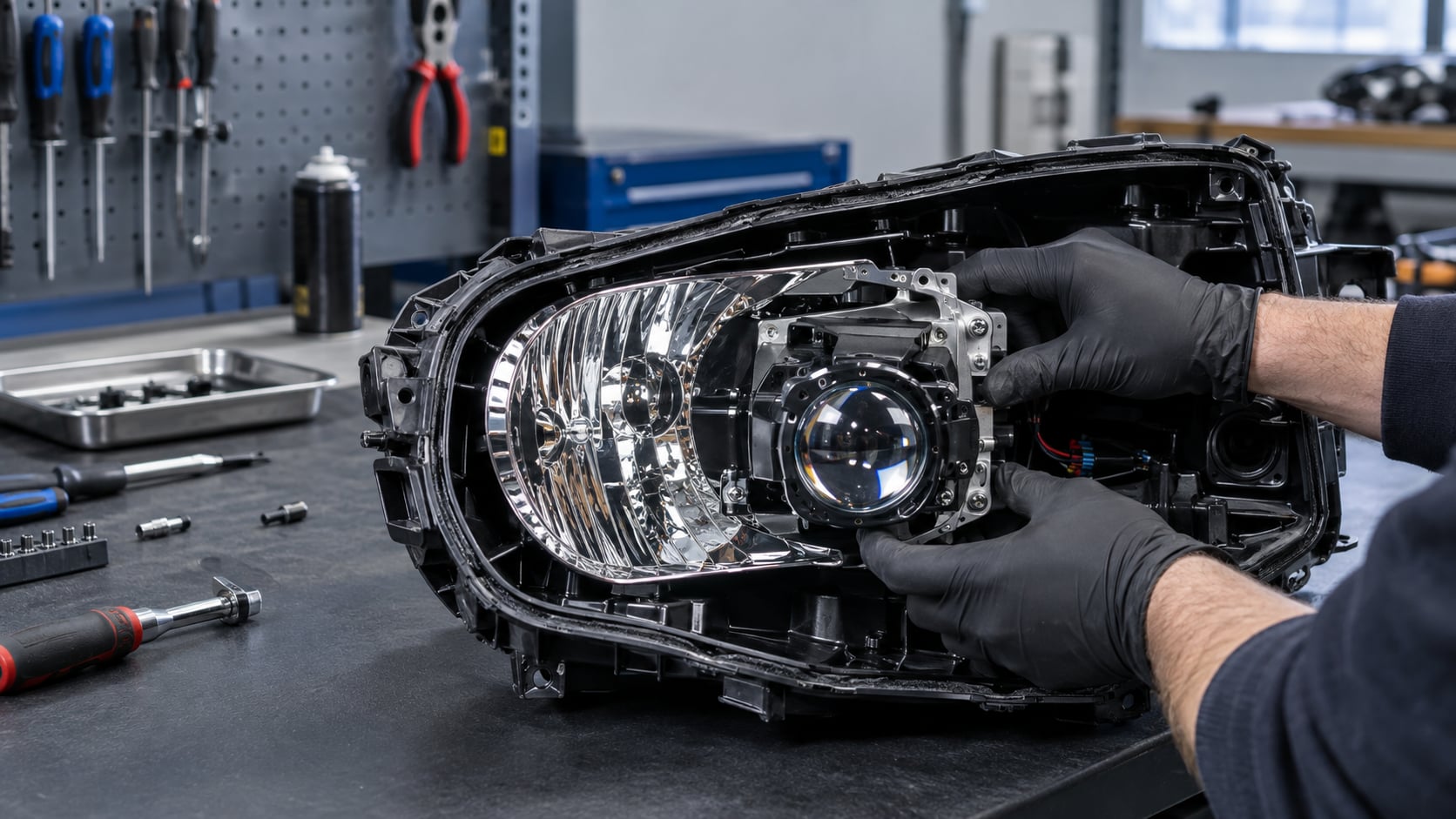

حالت سوم: نصب پروژکتور واقعی داخل کاسه چراغ
اینجا وارد retrofit واقعی می‌شویم.
برای این کار معمولاً باید:
- چراغ از خودرو باز شود.
- طلق جلو از بدنه چراغ جدا شود.
- reflector یا کاسه داخلی در دسترس قرار بگیرد.
- پروژکتور در محل صحیح نصب شود.
- جهت آن تنظیم شود.
- سیستم نور آزمایش شود.
- چراغ مجدداً آب‌بندی شود.
در این نوع نصب احتمال تغییر کاسه بسیار بیشتر است.
چه زمانی نیازی به برش کاسه نیست؟
برخی پروژکتورها برای نصب داخل محل لامپ طراحی شده‌اند.
در یک ساختار رایج، قسمت رزوهدار پروژکتور از سوراخ محل لامپ عبور میکند و از پشت با:
- آداپتور
- واشر
- و مهره قفل‌کننده
ثابت میشود.
برای مثال بعضی سیستمهای retrofit دارای آداپتور H4 یا H7 هستند و از محل اصلی لامپ برای تثبیت پروژکتور استفاده می‌کنند.
در چنین شرایطی ممکن است کاسه اصلی تقریباً سالم باقی بماند.
البته هنوز احتمال دارد برای:
- عبور سیم‌ها
- جا شدن شیلد
- قرارگیری سولنوئید
- یا جلوگیری از برخورد قطعات
تغییر جزئی لازم باشد.
چه زمانی کاسه چراغ باید بریده شود؟
اگر بدنه پروژکتور از فضای موجود بزرگ‌تر باشد، ممکن است سوراخ پشت reflector برای عبور پروژکتور کافی نباشد.
در retrofit پروژکتورهای بزرگ‌تر معمولاً ابتدا محل نصب مشخص میشود و سپس کاسه به اندازه مورد نیاز باز میشود.
راهنماهای تخصصی نصب نیز توصیه می‌کنند برش اولیه کوچک انجام شود و فقط در صورت نیاز به‌تدریج بزرگ‌تر شود؛ چون ماده‌ای که از reflector حذف شده قابل بازگرداندن نیست.
بنابراین نباید قبل از تست ابعاد لنز، بخش بزرگی از کاسه بریده شود.
آیا «تغییر فرم کاسه» با «برش کاسه» یکی است؟
خیر.
چند نوع تغییر ممکن است انجام شود.
بدون تغییر
لنز مستقیماً با آداپتور روی محل لامپ نصب میشود.
تغییر جزئی
ممکن است:
- یک زائده حذف شود،
- محل عبور سیم باز شود،
- پایه نگهدارنده تغییر کند،
- یا فضای کمی برای بدنه پروژکتور ایجاد شود.
برش reflector
قسمتی از مرکز یا پشت کاسه برای ورود پروژکتور بریده میشود.
ساخت پایه اختصاصی
گاهی پروژکتور از طریق براکت یا صفحه فلزی جداگانه روی نقاط اصلی چراغ نصب میشود.
در این روش ممکن است دستکاری reflector کمتر شود، اما دقت ساخت براکت اهمیت زیادی دارد.

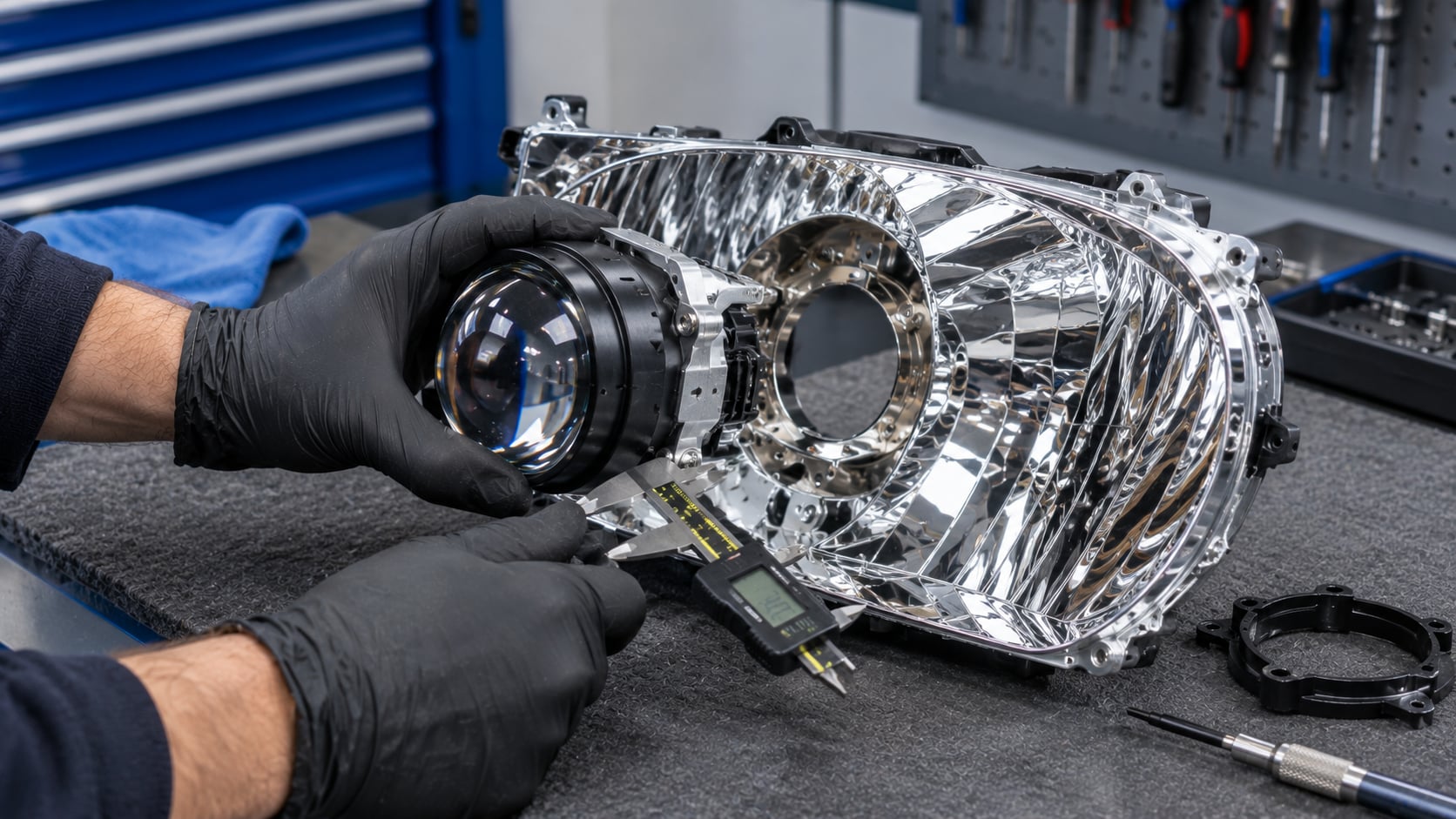

چرا نباید کاسه چراغ را بدون اندازه‌گیری ببریم؟
مهم‌ترین مشکل retrofit اشتباه فقط ظاهر چراغ نیست.
پروژکتور باید در سه جهت درست قرار بگیرد:
- ارتفاع
- محور افقی
- زاویه چرخش
اگر لنز حتی کمی کج نصب شود، خط نور نیز کج خواهد شد.
به همین دلیل پیش از باز کردن چراغ بهتر است الگوی نور اصلی روی یک دیوار صاف ثبت شود تا بعداً مرجع تنظیم وجود داشته باشد. در راهنماهای نصب projector retrofit نیز ثبت الگوی اولیه و کنترل alignment قبل از بستن کامل چراغ توصیه شده است.
مراحل اصولی نصب لنز داخل چراغ
مرحله 1: مشخص کردن نوع چراغ خودرو
ابتدا مشخص کنید:
- پایه لامپ چیست؟
- نور بالا و پایین جدا هستند یا مشترک؟
- چراغ reflector است یا projector؟
- فضای داخلی چراغ چقدر است؟
برای تشخیص پایه مناسب می‌توانید از مقاله راهنمای پایه لامپ چراغ جلو خودرو استفاده کنید.
مرحله 2: انتخاب لنز مناسب
فقط قطر عدسی را در نظر نگیرید.
باید موارد زیر بررسی شوند:
- طول کامل پروژکتور
- قطر قسمت پشتی
- نوع پایه
- محل اتصالات
- فضای لازم برای شیلد
- فضای سولنوئید
- اندازه shroud یا قاب لنز
- فاصله عدسی تا طلق جلو
مرحله 3: ثبت الگوی نور فعلی
خودرو را روبه‌روی یک سطح صاف قرار دهید و وضعیت نور قبل از باز کردن چراغ را بررسی کنید.
این کار مرجع مناسبی برای تنظیم مجدد خواهد بود.
مرحله 4: باز کردن مجموعه چراغ
در بسیاری از خودروها برای retrofit واقعی باید کل چراغ از خودرو خارج شود.
روش باز کردن چراغ بین خودروها متفاوت است؛ بنابراین نباید بدون شناخت محل پیچ‌ها و خارها به مجموعه فشار وارد کرد.
مرحله 5: جدا کردن طلق چراغ
طلق جلو معمولاً توسط ماده آب‌بندی به housing متصل شده است.
این مرحله حساس است.
حرارت بیش از حد میتواند:
- طلق را تغییر شکل دهد،
- قاب را خراب کند،
- پوشش‌های تزئینی را آسیب بزند.
از طرف دیگر باز کردن چراغ با زور نیز میتواند باعث شکستن قاب شود.
مرحله 6: خارج کردن reflector در صورت نیاز
اگر پروژه نیاز به برش یا ساخت پایه داشته باشد، بهتر است reflector خارج شود.
برش کاسه در حالی که هنوز داخل چراغ قرار دارد میتواند باعث:
- ورود براده
- آسیب به اجزای دیگر
- و خطای بیشتر در برش
شود.
مرحله 7: تعیین مرکز لنز
پروژکتور تا حد ممکن باید نسبت به محور اصلی نور چراغ در جای صحیح قرار گیرد.
مرکز سوراخ لامپ معمولاً یکی از مهم‌ترین نقاط مرجع است.
مرحله 8: تست اولیه بدون برش زیاد
لنز را در جای تقریبی خود قرار دهید و موارد زیر را کنترل کنید:
- برخورد با طلق
- برخورد با کاسه
- فضای shroud
- فضای پشت چراغ
- مسیر سیم‌ها
بعد درباره میزان برش تصمیم بگیرید.
مرحله 9: ایجاد تغییرات لازم
اگر لنز از نوع قابل نصب با آداپتور باشد، ممکن است تنها قطعات نگهدارنده نصب شوند.
اگر پروژکتور بزرگ باشد، احتمالاً باید بخش مشخصی از reflector باز شود.
اصل مهم:
کمترین مقدار ممکن را تغییر دهید.
مرحله 10: نصب اولیه پروژکتور
لنز را ثابت کنید، اما اگر سیستم امکان تنظیم دارد، قبل از بررسی الگوی نور همه اتصالات را به شکل نهایی قفل نکنید.
مرحله 11: آزمایش نور قبل از بستن چراغ
این مرحله حیاتی است.
چراغ را موقتاً به خودرو متصل کنید و روی دیوار الگوی نور را بررسی کنید.
کنترل کنید:
- خط نور افقی باشد.
- دو چراغ نسبت به یکدیگر نامتقارن نباشند.
- نور بیش از حد بالا نرود.
- نقاط روشن و تاریک غیرعادی وجود نداشته باشد.
اگر پروژکتور Bi-LED یا Bi-Xenon است، عملکرد نور بالا نیز آزمایش شود.
در پروژکتورهای دارای سولنوئید، عملکرد شیلد باید قبل از بسته شدن نهایی چراغ بررسی شود.
Shroud یا قاب دور لنز چه کاری انجام میدهد؟
بعد از قرار گرفتن پروژکتور ممکن است بخش‌هایی از:
- بدنه لنز
- پیچ‌ها
- برش کاسه
- پایه‌ها
از مقابل دیده شوند.
Shroud یا قاب تزئینی اطراف لنز روی قسمت جلویی پروژکتور قرار می‌گیرد و ظاهر مجموعه را مرتب میکند.
در بعضی retrofitها خود shroud نیز باید برای هماهنگ شدن با فضای چراغ کمی اصلاح شود.
مرحله 12: تمیزکاری داخل چراغ
قبل از بسته شدن چراغ بررسی کنید که:
- براده داخل چراغ باقی نمانده باشد.
- روی عدسی اثر انگشت نباشد.
- reflector آلوده نشده باشد.
- سیم‌ها آزاد نباشند.
بعد از بسته شدن چراغ دسترسی دوباره دشوار خواهد بود.
مرحله 13: آب‌بندی مجدد چراغ
یکی از قسمت‌هایی که در retrofit غیراصولی زیاد نادیده گرفته میشود، آب‌بندی است.
طلق باید دوباره به‌درستی روی housing قرار گیرد و مسیر نفوذ آب بسته شود.
آب‌بندی نامناسب میتواند بعداً باعث:
- بخار کردن چراغ
- جمع شدن قطرات آب
- کدر شدن اجزای داخلی
- خوردگی اتصالات
شود.
مرحله 14: نصب چراغ روی خودرو
بعد از بسته شدن کامل، مجموعه چراغ دوباره روی خودرو نصب میشود.
اتصالات برق، نور بالا، نور پایین و سایر مدارهای مرتبط بررسی شوند.
مرحله 15: تنظیم نهایی ارتفاع نور
حتی اگر پروژکتور کاملاً صاف نصب شده باشد، کار هنوز تمام نشده است.
زاویه مجموعه چراغ باید بعد از نصب تنظیم شود.
برای این مرحله می‌توانید به مقاله زیر لینک دهید: آموزش تنظیم ارتفاع نور چراغ جلو خودرو
آیا نصب لنز باعث بهتر شدن نور میشود؟
صرف وجود عدسی به معنی نور بهتر نیست.
کیفیت خروجی به مجموعه‌ای از عوامل وابسته است:
- کیفیت اپتیک لنز
- منبع نور
- طراحی reflector داخلی پروژکتور
- وضعیت cutoff shield
- فوکوس
- نحوه نصب
- زاویه پروژکتور
- تنظیم نهایی چراغ
یک پروژکتور مناسب که بد نصب شده باشد میتواند خروجی بدتری از سیستم استاندارد ایجاد کند.
آیا لنز باعث کاهش خیرگی میشود؟
یک سیستم projector مناسب میتواند کنترل نور دقیق‌تری نسبت به یک منبع نور نامتناسب داخل کاسه reflector داشته باشد.
اما این موضوع فقط زمانی اتفاق می‌افتد که:
- خط کات‌آف صحیح باشد،
- پروژکتور افقی نصب شده باشد،
- فوکوس مناسب باشد،
- ارتفاع چراغ تنظیم شده باشد.
نصب یک لنز و بالا گرفتن بیش از حد آن همچنان میتواند راننده روبه‌رو را آزار دهد.
اگر بعد از نصب لنز نور کج شد چه کنیم؟
اولین احتمال، چرخش خود پروژکتور است.
اگر cutoff از سمت چپ به راست شیب غیرعادی دارد یا دو چراغ موازی نیستند، قبل از دستکاری پیچ ارتفاع چراغ، نصب مکانیکی پروژکتور بررسی شود.
پیچ تنظیم ارتفاع نمی‌تواند یک پروژکتور کج را صاف کند.
اگر نور بیش از حد پایین باشد چطور؟
سه عامل باید جداگانه بررسی شوند:
- وضعیت نصب خود پروژکتور
- تنظیم مکانیزم اصلی چراغ
- ارتفاع کلی چراغ نسبت به خودرو
تنظیم صحیح باید پس از تکمیل نصب انجام شود.
آیا کاسه چراغ بعد از برش قابل بازگشت به حالت کارخانه است؟
معمولاً نه به شکل کامل.
اگر قسمتی از reflector بریده شود، بازگشت واقعی آن به حالت کارخانه دشوار است.
ممکن است با قطعات، چسب یا ساخت پایه بتوان تغییراتی ایجاد کرد، اما دیگر نمی‌توان آن را یک مجموعه دست‌نخورده کارخانه‌ای دانست.
بنابراین قبل از برش باید تصمیم قطعی گرفته شود.
اگر حفظ چراغ فابریک برایتان مهم است، استفاده از یک چراغ یدکی برای پروژه retrofit میتواند انتخاب منطقی‌تری باشد.
آیا رنگ کردن کاسه چراغ مشکلی ایجاد میکند؟
قسمت بازتاب‌دهنده‌ای که برای عملکرد سیستم نوری مورد استفاده قرار می‌گیرد نباید بدون شناخت عملکرد آن رنگ شود.
اگر reflector کارخانه هنوز در تولید نور نقش دارد، تغییر سطح بازتابنده میتواند خروجی آن را عوض کند.
در پروژه‌ای که پروژکتور مستقل تمام وظیفه نور پایین را بر عهده دارد نیز باید دقیقاً مشخص باشد کدام بخش تزئینی است و کدام بخش عملکرد اپتیکی دارد.
اشتباهات رایج هنگام نصب لنز
برش کاسه قبل از تست ابعاد
اول پروژکتور را اندازه‌گیری کنید، بعد برش دهید.
نصب پروژکتور بدون تست روی دیوار
ممکن است بعد از آب‌بندی متوجه شوید لنز چند درجه کج است.
توجه نکردن به فضای پشت چراغ
قسمت انتهایی پروژکتور، فن یا کانکتورها ممکن است با درپوش پشت برخورد کنند.
حذف کامل درپوش چراغ
این کار احتمال ورود آلودگی و رطوبت را افزایش میدهد.
قفل کردن نهایی لنز قبل از تنظیم
ابتدا الگوی نور را بررسی کنید.
تمرکز فقط روی شدت نور
یک چراغ بسیار پرنور با پخش نور بد الزاماً دید بهتری ایجاد نمی‌کند.
تنظیم نکردن چراغ بعد از نصب
هر تغییری در سیستم اپتیکی چراغ باید با کنترل نهایی الگوی نور همراه باشد.
برای نصب لنز چه چیزی مهم‌تر از وات و لومن است؟
در سیستم چراغ جلو تنها عدد وات یا لومن تعیین‌کننده نیست.
موارد زیر اهمیت بسیار زیادی دارند:
- شکل beam pattern
- محل نقاط پرنور
- یکنواختی نور
- خط کات‌آف
- کنترل خیرگی
- فوکوس
- تنظیم ارتفاع
برای توضیح بیشتر درباره انتخاب منبع نور می‌توانید به مقاله زیر ارجاع دهید: راهنمای خرید هدلایت خودرو
هدلایت ساده بهتر است یا نصب لنز؟
پاسخ به وضعیت چراغ خودرو بستگی دارد.
تعویض هدلایت هم‌پایه منطقی‌تر است اگر:
- نمی‌خواهید چراغ باز شود.
- قصد تغییر دائمی ندارید.
- فضای چراغ محدود است.
- می‌خواهید امکان برگشت سریع به لامپ کارخانه وجود داشته باشد.
نصب پروژکتور میتواند منطقی‌تر باشد اگر:
- کنترل دقیق‌تر الگوی نور مدنظر است.
- چراغ برای retrofit مناسب است.
- امکان نصب و تنظیم حرفه‌ای وجود دارد.
- پذیرفته‌اید که ممکن است چراغ نیاز به باز شدن و تغییر داشته باشد.
قبل از نصب لنز این 10 مورد را بررسی کنید
قبل از اینکه نصاب چراغ را باز کند، پاسخ این سؤال‌ها باید مشخص باشد:
- پایه لامپ خودرو چیست؟
- لنز دقیقاً چه مدل و ابعادی دارد؟
- نصب آن bolt-on است یا نیاز به برش دارد؟
- کدام قسمت کاسه قرار است تغییر کند؟
- آیا بعد از نصب امکان بازگشت به حالت کارخانه وجود دارد؟
- آیا shroud داخل چراغ جا میشود؟
- پشت چراغ فضای کافی دارد؟
- درپوش پشت چراغ بسته خواهد شد؟
- قبل از آب‌بندی، beam pattern تست میشود؟
- بعد از نصب، ارتفاع نور تنظیم میشود؟
اگر پاسخ سؤال سوم «نمی‌دانیم تا چراغ را باز کنیم» باشد، بهتر است حداقل ابعاد لنز و ساختار داخلی چراغ قبل از هرگونه برش بررسی شود.
جمع‌بندی
برای تعویض ساده لامپ یا هدلایت هم‌پایه معمولاً نیازی نیست کاسه چراغ تغییر کند. لامپ جدید باید در همان محل و با همان سیستم نگهدارنده نصب شود.
اما نصب لنز یا projector داستان متفاوتی دارد.
بعضی پروژکتورها با آداپتور و محل پایه اصلی لامپ نصب میشوند و تنها تغییرات جزئی نیاز دارند. در مقابل، بعضی لنزهای بزرگ‌تر برای قرار گرفتن در عمق مناسب نیازمند باز کردن و برش قسمتی از reflector هستند.
بنابراین پیش از نصب لنز نباید بدون بررسی گفت «کاسه حتماً باید بریده شود» یا «هیچ تغییری لازم نیست».
نوع لنز، ابعاد آن، ساختار چراغ و روش نصب تعیین می‌کنند چه مقدار تغییر لازم است.
مهم‌تر از همه اینکه بعد از retrofit، الگوی نور و ارتفاع چراغ باید قبل از استفاده جاده‌ای کنترل و تنظیم شود.
سؤالات متداول
اگر لنز کج نصب شود با پیچ تنظیم چراغ درست میشود؟
خیر. پیچ تنظیم چراغ ارتفاع یا جهت مجموعه را تغییر میدهد، اما چرخش خود پروژکتور باید از محل نصب آن اصلاح شود.
آیا لنزدار کردن چراغ همیشه نور را بهتر میکند؟
خیر. کیفیت لنز، منبع نور، نصب، فوکوس و تنظیم چراغ همگی روی نتیجه تأثیر دارند. لنز بیکیفیت یا نصب نادرست میتواند الگوی نور نامناسبی ایجاد کند.
آیا میتوان بعداً چراغ را به حالت کارخانه برگرداند؟
اگر کاسه بریده نشده باشد معمولاً امکان برگشت سادهتر است. اگر reflector برای نصب پروژکتور برش خورده باشد، بازگرداندن کامل آن به وضعیت کارخانه دشوار خواهد بود.
